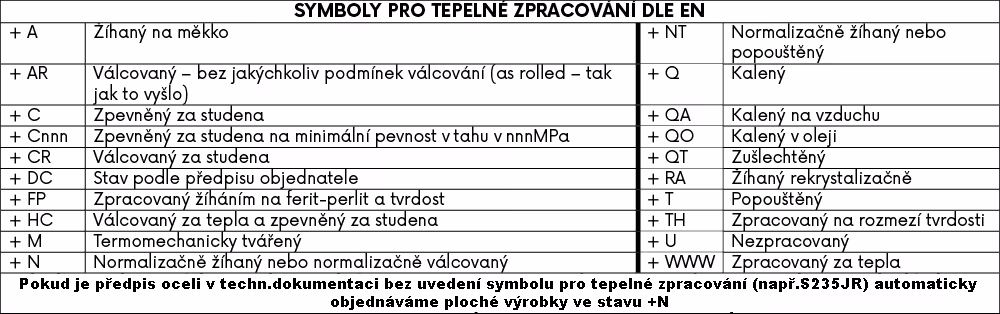

Overview of types of steel
ČSN: 11 375, EN: S235 JR
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Nejběžnější používaná nelegovaná konstrukční ocel se zaručenou svařitelností všemi běžnými postupy a metodami (121, 131, 135, 141). Tváření za tepla – nutno následně normalizačně žíhat pro splnění mechanických vlastností (k jinému tepelnému zpracování není ocel určena). Tváření za studena – ocel musí být označena písmenem C (S235JR+C), platí i pro tažení za studena.
USE OF STEEL
Ocelové konstrukce, méně namáhaná svařovaná potrubí, jezové konstrukce, stavby mostů, části kolejových a motorových vozidel, svařence obecně. Strojní součásti: vložky, třmeny, rozpěrky, pravítka, závlačky, oka, páky, rukojeti, čepy, svorníky, držáky, …
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin=235 Mpa
Mez pevnosti Rm=360-510 Mpa
Minimální tažnost Amin= 26 %
ČSN: 11 416, EN: P265GH
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Neušlechtilá, nízkouhlíková, nelegovaná ocel. Dobré pevnostní vlastnosti při vysokých teplotách. Zaručená svařitelnost všemi běžnými postupy a metodami (121, 131, 135, 141).
USE OF STEEL
Součástí elektráren, nádrží, spalinové systémy, konstrukce tlakových nádrží, výměníky tepla, konstrukce kotlů, topné systémy.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 265 Mpa
Mez pevnosti Rm= 410-530 Mpa
Minimální tažnost Amin= 22 %
ČSN: 11 503, EN: P355NL1
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Nelegovaná, konstrukční, jemnozrnná, jakostní ocel pro snížené atmosférické teploty pod -20°C. Dobré pevnostní vlastnosti při vysokých teplotách. Vhodná pro svařování.
USE OF STEEL
Součásti zařízení pracujících při teplotách +400 °C až -50 °C. Tlakové nádoby, potrubní systémy, konstrukce mostů.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 355 Mpa
Mez pevnosti Rm= 470-630 Mpa
Minimální tažnost Amin= 22 %
ČSN: 11 523, EN: S355 J2
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Nelegovaná jakostní konstrukční ocel se zaručenou svařitelností všemi běžnými postupy a metodami (121, 131, 135, 141). Tváření za tepla + za studena – stejné jako S235 JR. Oproti S235 JR má vyšší mez kluzu a mez pevnosti.
USE OF STEEL
Ocelové konstrukce, kde již nestačí pevnost oceli S235 JR.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin=355 Mpa
Mez pevnosti Rm=450-630 Mpa
Minimální tažnost Amin= 17-22 %
ČSN: 12 050, EN: C 45 E
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Středně uhlíková konstrukční ocel, která se vyznačuje rozměrovou přesností, rovinností spojenou s minimálním opotřebením při vysokorychlostních aplikacích. Vhodná k zušlechťování. Svařitelnost obtížná. Tepelné zpracování: Kování (1100-800)°C, Normalizační žíhání (820-850)°C, Žíhání na měkko (680-720)°C, Kalení ve vodě (790-830)°C, Kalení v oleji (800-840)°C, Popouštění (530-670)°C.
USE OF STEEL
Široce použitelná pro strojírenství: hřídele stavebních strojů, ojnice, pístnice, nože, kladiva, větší ozubená kola, závěsy pružin, frézovací trny, různé spojovací součásti.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 275-590 Mpa
Mez pevnosti Rm= 460-1060 Mpa
ČSN: 12 061, EN: C 60
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Nelegovaná ušlechtilá ocel k zušlechťování. Obrobitelnost může být ve stavu po válcování ztížená vlivem zvýšené pevnosti. Pro obrábění je výhodnější stav žíhaný na měkko. Svařitelnost obtížná. Tepelné zpracování: Normalizační žíhání (820-860) °C, Žíhání na měkko (600-680) °C, Kalení (800-840) °C, Popouštění (550-660) °C.
USE OF STEEL
Pro konstrukce méně namáhaných dílů s vyšší pevností ve stavu zušlechtěném nebo normalizačně žíhaném, vyšší odolnost proti opotřebení – kalení (povrchové kalení). Hřídele, osy, ozubená kola a pastorky, čepy, kužely, šrouby, vřetena, páky, objímky, západky, tlakové kroužky, třecí kroužky, klíny a pera.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 500 Mpa
Mez pevnosti Rm= 800-950 Mpa
ČSN: 14 220, EN: 16MnCr5
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Nízkolegovaná ušlechtilá konstrukční mangan-chromová ocel, vhodná k cementování. Dobře tvářitelná za tepla a po žíhání na měkko i za studena. Dobře obrobitelná a svařitelná. Tepelné zpracování: Kování (800-1100) °C, Normalizační žíhání (850-880) °C, Žíhání na měkko (680-720) °C, Kalení v oleji (840-870) °C, Popouštění (150-200) °C, Cementování (840-900) °C.
USE OF STEEL
Pro více namáhané součásti k cementování s velkou pevností v jádře – ozubená kola, šneky, hřídele, klikové hřídele, ojnice, vačkové hřídele, pístní čepy, klíny, pera, upínací nářadí.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 590 Mpa
Mez pevnosti Rm= 785 Mpa
ČSN: 15 020, EN: 16Mo3
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Žáropevná ocel se zvýšenou tepelnou odolností a odolností proti vysokoteplotní korozi a tečení do 530°C. Dobře tvárná za tepla i za studena, dobře obrobitelná. Velmi dobrá svařitelnost.
USE OF STEEL
Vhodná pro energetická a chemická zařízení – kotle a stroje pracující ze zvýšených teplot, součásti parních potrubí. Výměníky tepla i potrubí, určená pro transport horkých látek.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 275 Mpa
Mez pevnosti Rm= 440-590 Mpa
Minimální tažnost Amin= 22 %
ČSN: 15 121, EN: 13CrMo4-5
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Žáropevná ocel pro vyšší teploty a tlaky. Dobrá obrobitelnost, tvárnost za tepla i za studena. Zvýšená odolnost proti vodíku a korozi v prostředí vodní páry.
USE OF STEEL
Vhodná energetická a chemická zařízení – kotle, tlakové nádoby, bezešvé trubky a výkovky do pracovní teploty 560°C. Výkovky ve stavu zušlechtěném, jsou vhodné jako součásti tlakových nádob do pracovní teploty 350°C.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 295 Mpa
Mez pevnosti Rm= 440-590 Mpa
ČSN: 15 142, EN: 42CrMo4
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Chrom molybden manganová nízkolegovaná ocel, vhodná pro zušlechťování a povrchové kalení. Vysoká houževnatost, dobrá torzní pevnost a dobrá únavová pevnost. Tvářitelnost zatepla a obrobitelnost po žíhání na měkko dobrá. Tepelné zpracování: Kování (1150-800)°C, Normalizační žíhání (850-880)°C, Žíhání na měkko (680-720)°C, Kalení v oleji (820-860)°C, Popouštění (540-680)°C
USE OF STEEL
Staticky a dynamicky namáhané komponenty pro vozidla, motory a stroje. Na díly větších průřezů, klikové hřídele, ozubená kola.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 490–765 Mpa
Mez pevnosti Rm= 686-1177 Mpa
ČSN: 17 240, EN: 1.4301
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Austenitická nerezová ocel, která má vysokou odolnost vůči korozi. Velmi nízká magnetizace, je vhodná pro svařování (kromě svařování plynem). Při svařování není materiál odolný vůči mezikrystalové korozi. Tepelná úprava po svařování není nutná. Vysoká houževnatost – při obrábění dbát na správné řezné údaje.
USE OF STEEL
Potravinářský, farmaceutický, pivovarnický a papírenský průmysl. Potrubní systémy odpařovačů. Konstrukce nádrží.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 190 Mpa
Mez pevnosti Rm= 500-700 Mpa
ČSN: 17 246, EN: 1.4541
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Nerezová, žáruvzdorná ocel. Špatně leštitelná, nekalitelná, nemagnetická. Odolnost vůči korozi stejná jako 1.4301. Odolnost při vysokých teplotách do 850°C. Bez potíží svařitelná a bez přídavného materiálu. Po svařování je odolná vůči mezikrystalové korozi. Obrábění – dbát na správné řezné parametry. Obsahuje titan – stabilizuje materiál.
USE OF STEEL
Pro aplikace, kde teplota dosahuje 300 °C a více. Rafinérská zařízení, výfukové systémy v automobilovém průmyslu.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 200 Mpa
Mez pevnosti Rm= 500-700 Mpa
Minimální tažnost Amin= 40 %
ČSN: 17 346, EN: 1.4404
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Nerezová, austenitická ocel. Velmi dobrá odolnost proti korozi. Velmi málo magnetizovaná, velmi dobré svařovací vlastnosti (kromě svařování plynem) – následné tepelné zpracování není obvykle nutné. Odolnost proti mezikrystalové korozi není svařováním ovlivněna. Vhodná pro tváření za studena. Tepelné zpracování: Tepelné zpracování roztoku (chlazení vzduchem nebo vodou): 1020-1120 °C; Tváření za tepla (chlazení vzduchem nebo vodou): 900-1200 °C.
USE OF STEEL
Lze použít při teplotách až do 550 °C. Automobilový, stavební, letecký, potravinářský průmysl. Konstrukce tlakových nádob – tanků pro uskladnění kyselin a rozpouštědel.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 100-165 Mpa
Mez pevnosti Rm= 200-235 Mpa
Minimální tažnost Amin= 40 %
ČSN: 17 348, EN: 1.4571
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Nerezová nemagnetická austenitická ocel s dobrou odolností vůči korozi. Stabilizována titanem a navíc molybdenem – odolnější vůči kyselinám. V tepelně zpracovaném stavu vykazuje výraznou austenitickou strukturu. Svařování je možné všemi způsoby a metodami (kromě použití plynu). Obsah titanu – není možné dosáhnout vysokého lesku. Obrábění – dbát na správné řezné parametry. Vhodná pro tváření za studena.
USE OF STEEL
Není vhodná pro trvalé použití ve slané vodě. Výroba celulózy – vyhřívací nádrže, rozvody potrubí a bělící přístroje. Chemický, pivovarnický a mlékárenský průmysl – zvláště při vysoké koncentraci chloridu. Lze použít při teplotách -50 °C až 550 °C.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 200 Mpa
Mez pevnosti Rm= 500-700 Mpa
ČSN: 17 251, EN: 1.4828
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Austenitická, legovaná, ušlechtilá, žáruvzdorná (nerezová) ocel. Odolnost vůči horkým plynům a spalinám. V oxidační atmosféře odolává teplotám do 950°C. Síra snižuje hranici na 850°C. Svařitelnost zaručená všemi postupy a metodami. Slabě magnetická (získá tvářením za studena) až nemagnetická. V porovnání s feritickými žáruvzdornými ocelemi se hůře obrábí – nutno dodržovat správné řezné podmínky. Po větších deformacích za studena – doporučeno vyžíhat. Tepelné zpracování: Tváření za tepla: (900-1150)°C – ochlazení na vzduchu.
USE OF STEEL
Zařízení pro tepelné zpracování, součásti kotlů, pecních agregátů, výměníky tepla, pražiče sladu, tepelně namáhaný spojovací materiál.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 230 Mpa
Mez pevnosti Rm= 550-750 Mpa
Minimální tažnost Amin= 28-30 %
ČSN: 17 255, EN: 1.4845
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Austenitická, legovaná, ušlechtilá, žáruvzdorná (nerezová) ocel. Odolnost vůči horkým plynům a spalinám. V oxidační atmosféře odolává teplotám do 1100°C. Síra snižuje hranici na 1050°C. Při delším časovém intervalu mezi teplotami (650-900) °C podléhá křehnutí – doporučována pro aplikace nad 900°C. Svařitelnost zaručená všemi postupy a metodami. Ocel je nemagnetická a dobře obrobitelná. Po větších deformacích za studena – doporučeno vyžíhat. Tepelné zpracování: Rozpouštěcí žíhání: (1050-1150)°C – ochlazení na vzduchu nebo do vody.
USE OF STEEL
Zařízení pro tepelné zpracování, součásti kotlů, pecních agregátů, výměníky tepla, pražiče sladu, tepelně namáhaný spojovací materiál.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 210 Mpa
Mez pevnosti Rm= 500-700 Mpa
Minimální tažnost Amin= 33-35 %
ČSN: 16 224, EN: S690QL
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Vysokopevnostní konstrukční ocel. Dodává se v kaleném a popouštěném stavu. Svařitelnost zaručená všemi postupy a metodami. S – konstrukční ocel, Q – kalení a popuštění během zpracování, L – zkouška vrubové houževnatosti při t=-40°C.
USE OF STEEL
Konstrukce vyžadující vysokou pevnost. Slouží také ke snížení hmotnosti navrhovaných dílů – použití menších tlouštěk pro stejné aplikace. Těžba, manipulační technika, zemědělství, těžká doprava.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 690 Mpa
Mez pevnosti Rm= 770-940 Mpa
Minimální tažnost Amin= 14 %
EN: 1.4410
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Nerezová austeniticko-feritická ocel super-duplex. Vhodná pro aplikace, které vyžadují vysokou odolnost a pevnost – případy kdy konvenční nerezové duplexní oceli nesplňují požadavky na pevnost/odolnost. Má dvoufázovou strukturu a kombinuje pozitivní vlastnosti nerezové chromniklové a chromové oceli. Vynikající tepelná vodivost s nízkým koeficientem tepelné roztažnosti. Výborná svařitelnost. Dodatečné tepelné úpravy nejsou potřeba.
USE OF STEEL
Chemický průmysl, odsolovací zařízení, mořská technologie a zařízení, potrubí, chemické tankery.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 550 Mpa
Mez pevnosti Rm= 800-1000 Mpa
Minimální tažnost Amin= 20 %
EN: 1.4462
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Nerezová austeniticko-feritická ocel – duplex. Vysoká odolnost proti korozi v kyselém prostředí. Je necitlivá na mezikrystalickou korozi – odolnost proti korozi za pnutí. Mez trvalé deformace a pružnosti je cca o 150 % vyšší než u ostatních austenitických ocelí. Plastická deformace nastupuje až při vyšších napětích – snížena schopnost tváření za studena. Nutno dodržet správné parametry při obrábění a svařování – hrozí špatný výsledek. Obtížně obrobitelná.
USE OF STEEL
Tlakové nádoby, vysokotlaké zásobníky, potrubí, výměníky tepla, odsolování a čištění odpadních vod. Ropovody a plynovody, rotační hřídele, lisovací válce, oběžná kola.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 450 Mpa
Mez pevnosti Rm= 640-950 Mpa
Minimální tažnost Amin= 20-25 %
EN: 34CrNiMo6
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Středně legovaná ušlechtilá chrom-nikl-molybdenová ocel k zušlechťování. Vysoká houževnatost brzdí šíření únavových trhlin – ocel se vyznačuje vysokými hodnotami meze únavy při střídavém a kombinovaném způsobu namáhání. Není náchylná k popouštěcí křehkosti. Obrábí se ve stavu žíhaném na měkko. Vyšší houževnatost – ztížení obrobitelnosti. Postup: předhrubování ve stavu žíhaném, zušlechtění, dokončení obrábění (na čisto). Před svařováním – nutno předehřát. Tepelné zpracování: Normalizační žíhání (850-870) °C, Žíhání na měkko (680-700) °C, Kalení v oleji (830-860) °C, Popouštění (540-660) °C.
USE OF STEEL
Ocel s vysokou prokalitelností pro vysoce namáhané strojní díly.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 600-1000 Mpa
Mez pevnosti Rm= 800-1400 Mpa
Minimální tažnost Amin= 9-13 %
CortenB
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Mikrolegovaná svařitelná konstrukční ocel s velkou odolností proti povětrnostním vlivům. Chemické složení vytváří ochranou vrstvu (rzi) – nedojde ke změně mechanických vlastností. Bezúdržbovost – není třeba nátěr ani impregnace. Při poškození vznikne vrstva znovu. Dobře obrobitelný. Corten high-temp – dobře snáší vysoké teploty. Při svařování musí být okolní teplota větší než 0°C. Při svařování tlouštěk větších než 15mm se doporučuje předehřev na 100-200°C.
USE OF STEEL
Konstrukce vystavené povětrnostním vlivům – vlhkost. Tenkostěnné nádrže, kontejnery, výměníky tepla, komíny, spalinové potrubí.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 345 Mpa
Mez pevnosti Rm= 485 Mpa
Minimální tažnost Amin= 19 %
Strenx
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Vysokopevnostní konstrukční ocel. Válcovaná za studena. Svařitelnost zaručená všemi konvenčními postupy a metodami (135 MAG nejběžnější). Dobře obrobitelný – vrtání, řezání závitů, soustružení, frézování – stabilní stroj s vysokorychlostními ocelovými a karbidovými nástroji. Tváření za studena bez problémů.
USE OF STEEL
Konstrukce vyžadující vysokou pevnost – nosné konstrukce. Slouží také ke snížení hmotnosti navrhovaných dílů – použití menších tlouštěk pro stejné aplikace. Těžba, manipulační technika, zemědělství, těžká doprava.
MECHANICAL PROPERTIES OF STEEL
Minimální mez kluzu Remin= 700 Mpa
Mez pevnosti Rm= 1000-1200 Mpa
Minimální tažnost Amin= 7 %
HARDOX
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Weldable and bendable steel with high abrasion resistance. Rated hardness 400, 500, 550, 600 HBW (according to Brinell). Welding, machining — health protection measures — dust formation with a high concentration of particles. For larger thicknesses necessary preheating during welding. After welding, it must not be annealed.
USE OF STEEL
For applications with high wear resistance. Truck hulls, dredgers, loaders, working parts of crushers and sorters, plows and agricultural machinery. This includes, for example: the armoring of places where there is contact with matter.
MECHANICAL PROPERTIES OF STEEL
Min. yield strength Hardox400 Remin= 1000 Mpa
Min. yield strength Hardox600 Remin= 1650 Mpa
XAR
BASIC CHARACTERISTICS OF STEEL + WELDING, MACHINING, HEAT TREATMENT
Weldable and bendable steel with high abrasion resistance. Rated hardness 360-440, 410-490, 450-530 HBW (according to Brinell). Mechanical properties guaranteed up to 400°C.
USE OF STEEL
For applications with high wear resistance. Truck hulls, dredgers, loaders, working parts of crushers and sorters, plows and agricultural machinery. This includes, for example: the armoring of places where there is contact with matter.
MECHANICAL PROPERTIES OF STEEL
Min. yield strength XAR400 Remin= 1050 Mpa
Min. yield strength XAR500 Remin= 1300 Mpa
Strength limit XAR400 Rm= 1250 Mpa
Strength limit XAR500 Rm= 1600 Mpa
Minimum ductility Amin= 9-12%
Certificates
Our certificates confirm that we know what we do — in design, production and project management. They are proof that you can rely on us at every step of the order, from the first design to the delivery of the finished solution.
We manufacture from steel, We build on trust.
Our know-how is based on many years of experience, precise design work and modern technologies. We use advanced software tools and manufacturing processes, thanks to which we are able to design and implement complex technical solutions with maximum accuracy. We are engineers who understand steel and detail — from design to final assembly.
More about PMEIn engineering since 1991
Gentlemen of all time. Read our story and you will find out why we still enjoy our work even after so many years.
